Crystal巧妙地将一圈黑色边框弯折到手机边缘将屏幕包裹住，再配合特殊切割工艺形成的透视角度，最终达到无边框的视觉效果。

腾讯数码讯 智能手机日趋同质化的当下，不少厂商在手机的超窄屏幕边框、纤薄厚度、快速充电等方面下力，以求旗下产品的差异化。Sharp今年发布的两款新机AQUOS CRYSTAL和AQUOS CRYSTAL X，以仅2.26mm的超窄边框刷新日前智能手机边框窄度的记录，同时借助水晶屏幕的切割边缘的透视效果，在肉眼下几乎无边框，令人惊叹之余也从一个侧面可以看到日系手机即使在终端市场逐渐没落，但是仍然可以代表上游供应链里的核心技术生产力。

这样有特色的手机，自然eWiseTech也不会放过。这次拆解的是AQUOS CRYSTAL（下文简称Crystal） 这个版本，下手前，快速了解一下它。Crystal 最突出的当然是这块屏幕，直接从手机顶部一路覆盖下去，这样的布置更加放大了超窄边框的视觉冲击力。于是一般位于屏幕上方的前置摄像头、光线传感器等也只好被挤到屏幕下方，从左到右依次是前置摄像头、AQUOS logo、光线传感器/近距离传感器以及LED 指示灯。少了听筒？由于受话的部位还是在屏幕上方，Crystal 使用的不是我们常见的听筒，而是内置骨传导SPK听筒，通过屏幕震动颅骨拾取声音。

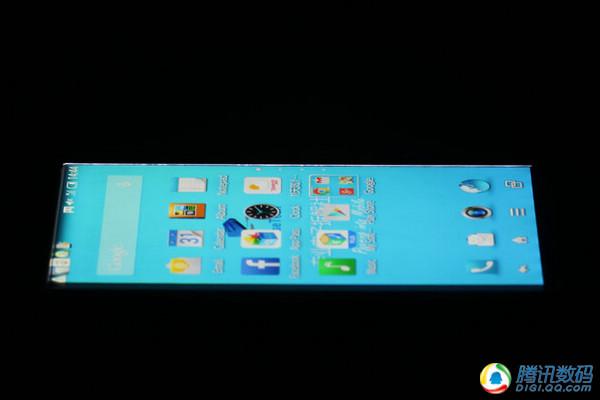

由于边框超窄，所以Crystal存在边缘漏光的情况，eWiseTech买到的这一部Crystal就存在两个边缘漏光的现象。



拆解方面，Crystal 在结构堆叠上没有特别大的发现。

常规的从后壳处入手。



电路板面积比较大。

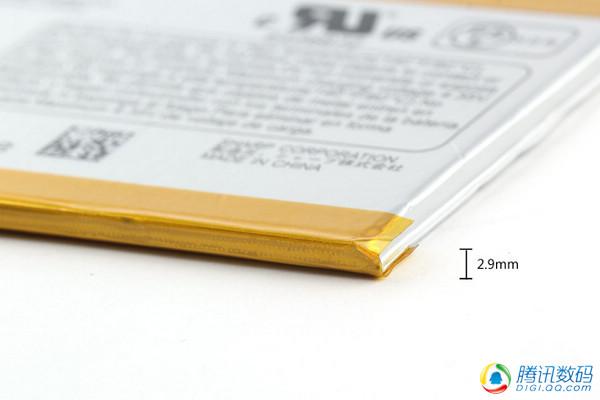

使用的是SONY的电池，封装Mark为US315586H，为了兼顾上手机轻薄化的使命，电池的厚度做得比较薄，2.9mm，因此也牺牲了部分的电池容量，2040mAh，在今天的智能手机里几乎是垫底的。



这里就是上文手机简介时提到的骨传导SPK听筒，该模块通过黑色的胶布粘贴在屏幕背面。

通过软板与电路板实现连通。



骨传导SPK听筒特写，模块的一面覆有一层质地柔软的材料。模块软板上的Mark是CT Ja，暂时无法辨认厂商。



重头戏总归要放到最后来压轴，已经ready的加热台早就在呼唤屏幕君了。跟屏幕破拆相比，前面的拆分就是和风细雨级别了。

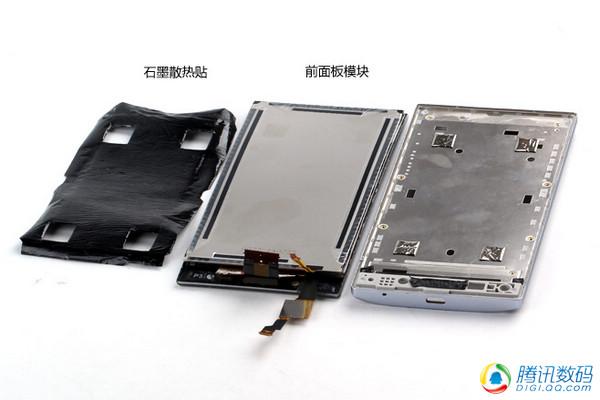

前面板屏幕模块与机身间采用了一块石墨贴纸散热，而且使用到四个小的折叠纸将屏幕和机身进行一定程度的隔离，这样在两者中间形成一小段空间，eWiseTech工程师推断是用于散热和缓冲。



Crystal 使用的是ASV屏幕，S-CG Silicon材质生产，使用的LED模块背光。背光模块上的Mark A022 140722。



接下来看看拆分下来的OGS屏幕模块，触控面板和显示面板全面贴合，采用的synaptics的触控芯片，屏幕模块来自Sharp自家。



屏幕模块的边缘其实是存在边框的，拆解开之后这一圈黑边就无所遁形了。



最后看看关键的前面板保护模块，拆分开来时已经面目全非了。官方称材质是特制水晶面板，可以看到整个前面板仍然是存在边框的，只是Crystal巧妙地将这一圈的黑色边框弯折到手机边缘将屏幕包裹住，再配合特殊切割工艺形成的透视角度，最终达到无边框的视觉效果。

与想象的水晶面板不同，实际上Crystal这块面板的质感和特性都更像是塑料，加热分离时会变形，如下是拆分开前面板正面照，依然可见边缘比较剔透的效果。

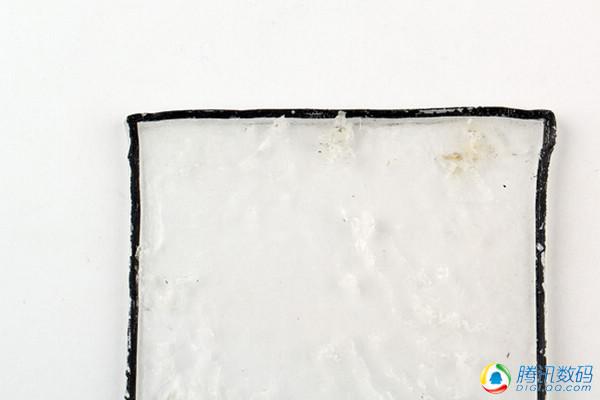

翻个面，边缘因为受热翻卷了，黑色的边框看得很清楚。



实际使用时的效果，这段边框在手机的侧面，视觉的无边框效果这样来的。



小结

Crystal 的超窄边框的实现，除了在屏幕边缘的电路上做了努力之外，与其保护面板的透视效果也有莫大关系。同样大的屏幕可以使用相对更小的机身尺寸来承载，在大屏与单手操作之间有了更好的均衡。但是超窄边框也为手机带来了许多其他方面的考验，比如边缘的误操作、屏幕的易碎性、边缘的漏光等。

就在我们拆解Crystal的时候，就有LG 0.7mm更窄边框的屏幕问世了，搭载这款屏幕的将是国内厂商，预计年底上市，恩，eWiseTech拆解计划清单又有新的对象列入了。
