著名拆解网站iFixit已经在第一时间对谷歌Nexus 6完成了拆解，首次为我们揭示了该机的内部构造和所使用的部分元器件。
腾讯数码讯（水蓝）谷歌Nexus 6的登场吸引了不少眼球的关注，这款史上最昂贵的Nexus系列手机到底有着怎样的特色，更是成了大家热议的话题。而现在，著名拆解网站iFixit已经在第一时间对谷歌Nexus 6完成了拆解，首次为我们揭示了该机的内部构造和所使用的部分元器件。接下来，就让我们一起看看这款“谷歌亲生儿子”到底有什么特别之处吧。
维修和拆解难度不高

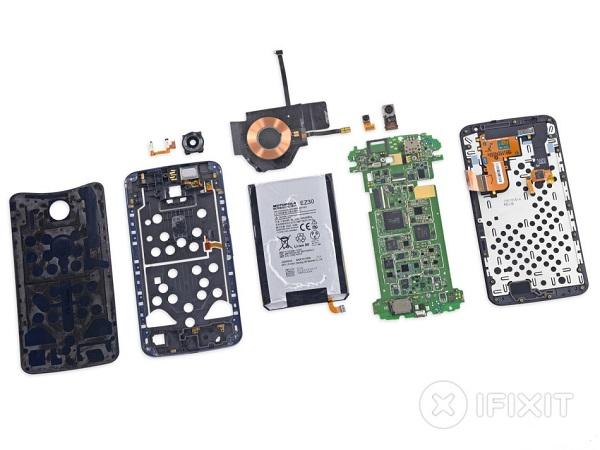

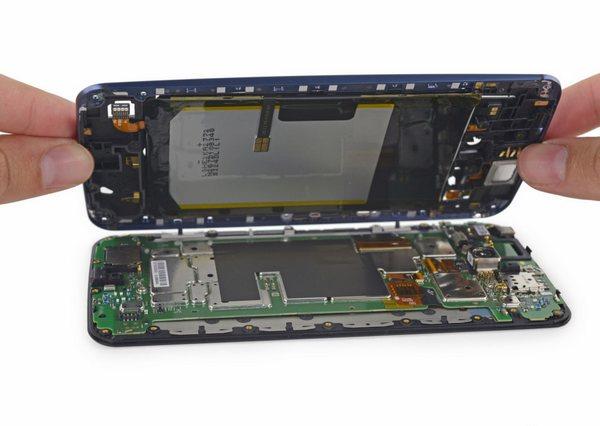

作为摩托罗拉首次代工的Nexus手机，Nexus 6看起来就像是被放大的Moto X，该机拥有金属边框和曲面聚碳酸酯后盖，但不能由用户自主定制外观。而iFixit在对该机进行拆解后得出的结论是，Nexus 6维修和拆解难度不高，并使用压力触点和电缆连接器让手机的相机、按键、耳机孔等模块化组件可轻易更换，而手机的中框部分则全部由螺丝与前面板固定，没有夹扣和胶水粘合。

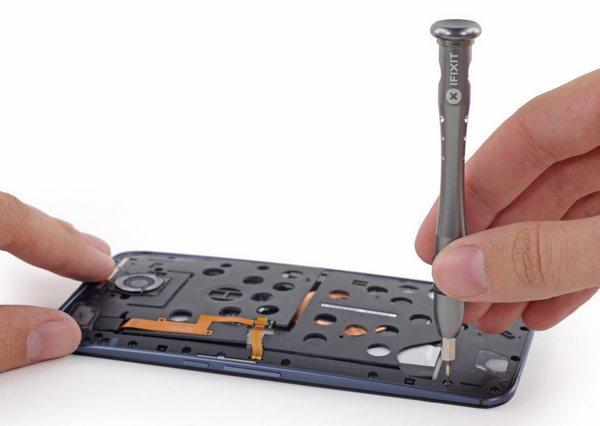

值得注意的是，谷歌Nexus 6此次使用了并不常见的T3螺丝，而一些元件，诸如振子、SIM卡卡槽、扬声器、USB 接口等，则是直接焊接在主板上的，这比电缆连接器方式更难更换一些。此外，该机所配的电池由胶水固定，虽然拆解起来不是那么方便，但确实是可以更换的。只是在显示屏部分，由于数位板与显示屏合二为一，所以维修费用较高。
内部芯片揭秘

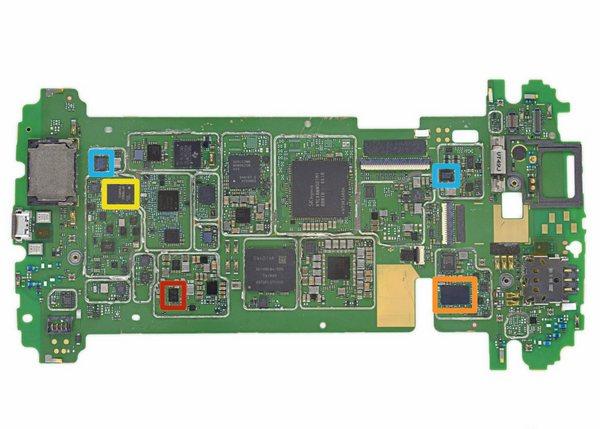

在将手机大卸八块之后，iFixit还为我们展示了Nexus 6各个主要零部件的型号和生产厂商。其中，红色部分为来自SK 海力士（Hynix）3GB LPDDR3 RAM内存，而该机所配的高通骁龙805处理器则由于封装在它的下方，所以无法看到。至于该机的闪存芯片则为黄色部分，使用的是来自闪迪的32GB NAND闪存芯片，编号为SDIN9DW4。至于该机的电源管理芯片则为橘色部分，采用的是高通的PMA8084电源管理芯片。
而在基带芯片部分，谷歌Nexus 6则采用的是与iPhone 6、iPhone 6 Plus相同的高通MDM9625M芯片，支持Cat.4 规范和五频十模，并具备载波聚合和VoLTE功能。此外，在主板上我们还能找到高通WTR1625L 射频收发器，高通 WFR1620单向接收式辅助芯片以及来自德州仪器的TMS320C55数字讯号处理器。至于蓝牙和Wi-Fi芯片部分采用的而是博通BCM4356 WiFi和蓝牙集成电路，并使用了来自恩智浦（NXP）的TFA9890A音频放大器。
索尼摄像头传感器
谷歌Nexus 6此次的显示屏部分采用是一块独立的集成电路（IC），仅有的元件是一块Atmel MXT640T CCU 1424D TW QLR64触摸屏控制器，而所配的1300万像素摄像头采用的是索尼Exmor IMX214 CMOS 1/3英寸传感器，但所装配的“环形闪光灯”，其实就是两颗LED闪光灯而已，并未在技术上有什么特别的地方。
iFixit此次还将谷歌Nexus 6标配的Turbo Charger充电器进行了拆解，该充电器具备快速充电功能，能够在十五分钟内充电以供6小时的使用时间。最终的拆解结果显示，该款充电器支持5V/1.6A、9V/1.6A和12V/1.2A三种模式，这是高通自有的Quick Charge 2.0快速充电技术。除此之外，谷歌Nexus 6还支持无线充电功能，机身内有无线充电感应线圈。
