华硕799元飞马手机拆解:结构简单 工艺扎实


飞马的拆解非常简单,细节之处如主板芯片间和接口周围可以看见使用了点胶工艺。在千元内级别,算得一款比较均衡的产品。

腾讯数码讯 华硕品质,坚若磐石的口号和华硕的电脑主板在广大用户中早已深入人心。在手机领域华硕则主攻千元产品线,去年底华硕在北京发布了799元4G飞马手机。智能硬件大平台eWiseTech网站近日拆解了这部手机,一起看看飞马手机是不是也对得起坚若磐石的口号。




飞马的整体造型结构与ZenFone 5基本相同,同样采用可拆卸后盖。

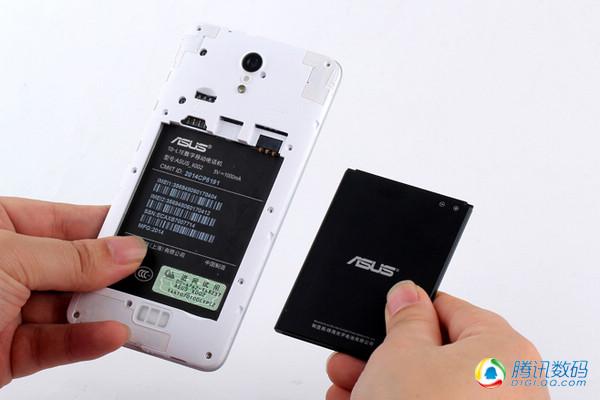

取下电池,从电池表面信息来看,这块2500mAh的锂电池由珠海光宇电池有限公司专门为飞马手机定制,型号与手机型号相同,为ASUS_X002。

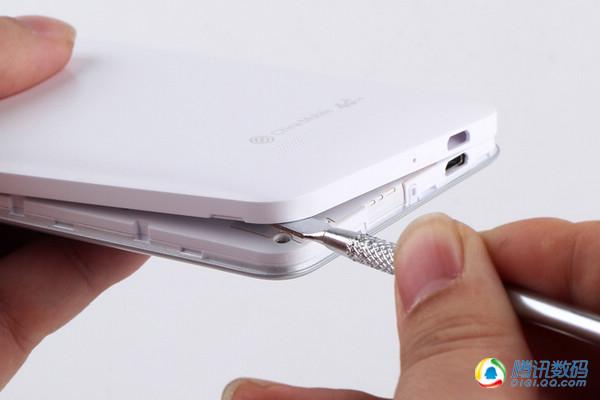

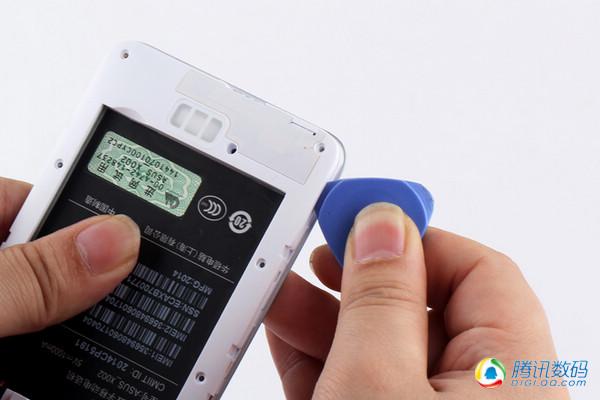

电池取下后,用十字螺丝刀拧下后壳上的12颗金属螺丝后,接着用拨片沿着后壳侧边的接缝处慢慢划开,就可以打开中框。

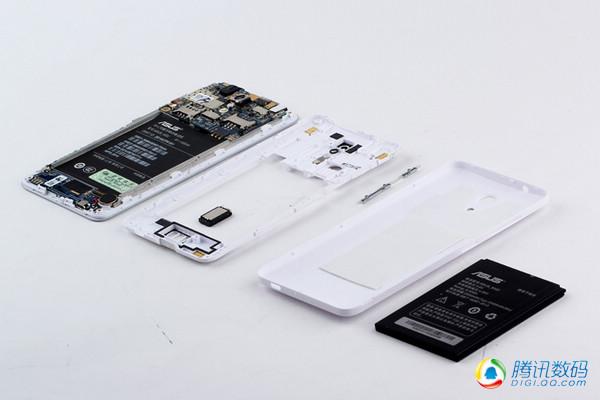

取下后壳底部靠中位置的扬声器。我们可以从图中看见后壳上共有三个天线触点分别为WiFi、蓝牙、GPS天线和通讯主天线。后壳和后盖均采用了可回收利用的环保PC材质。

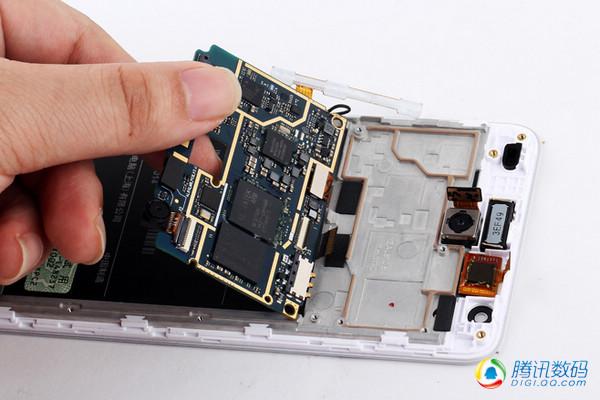

拆完后壳和电池部分后,eWiseTech工程师取下了手机主板,可见贴装有SoC这一面上并无常见的屏蔽罩,通过铝合金前面板的背面提供屏蔽功能。

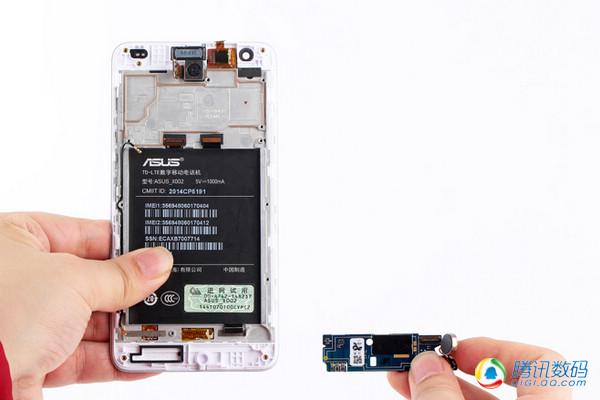

底部的小板取下非常方便。

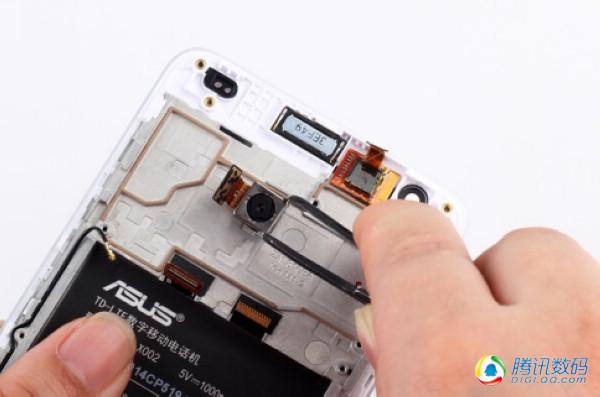

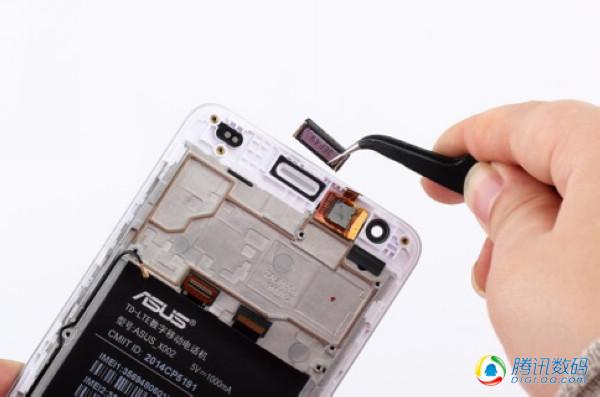

主板取下后,先放在一边,先逐一取下铝合金中框上的800万后置摄像头,听筒,电池等。






拆到这,飞马的主要部件基本都已拆完,回过头来我们看看主板。去掉主板背面为数不多的几块屏蔽罩后,让我们来看看这台飞马的主要芯片有哪些。

主板正面接口方面,从上至下依次是500万像素前摄像头接口,3.5毫米耳机接口,飞马支持FM调频收音机功能,配合耳机可以收听收音机无需网络支持。下面是电池接口、连接小板排线接口和显示屏排线接口。

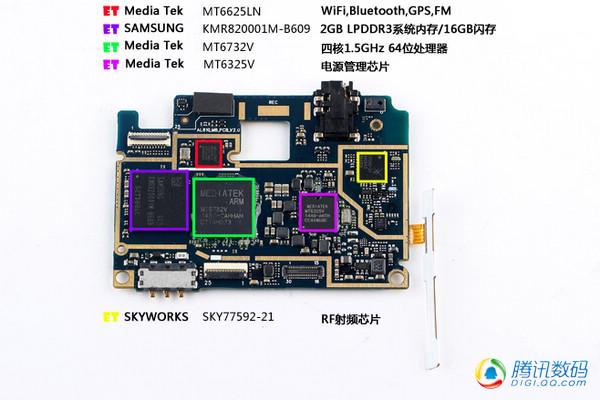

芯片方面使用联发科SoC,联发科的MT6625LN WIFI无线、蓝牙、GPS和FM集成芯片,三星提供的KMR820001M-B609 2GB系统运存+16GB闪存芯片,飞马手机的心脏联发科的MT6732V 64位四核处理器芯片,联发科的MT6325V 电源管理芯片,来自SKYWORKS公司的SKY77592-21 RF射频芯片。

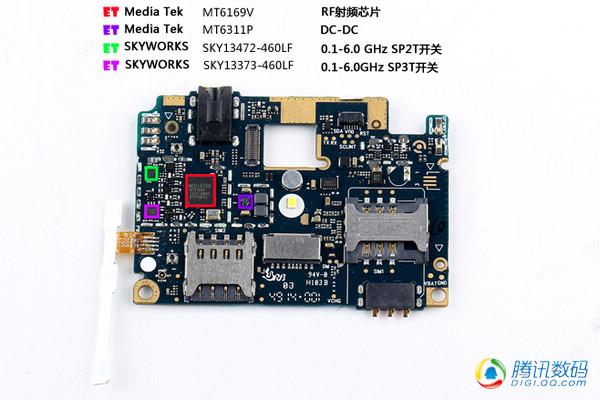

主板背面接口方面主要有触摸屏接口、800万像素后摄像头接口、LED补光灯两个SIM卡槽,左侧支持Micro SIM卡,右侧支持标准SIM卡,两个SIM卡中间是TF卡槽。芯片方面主要包含联发科的MT6169V RF射频芯片,联发科的MT6311P 电源DC芯片,SKYWORKS公司的SKY13472和SKY13373的天线开关芯片。

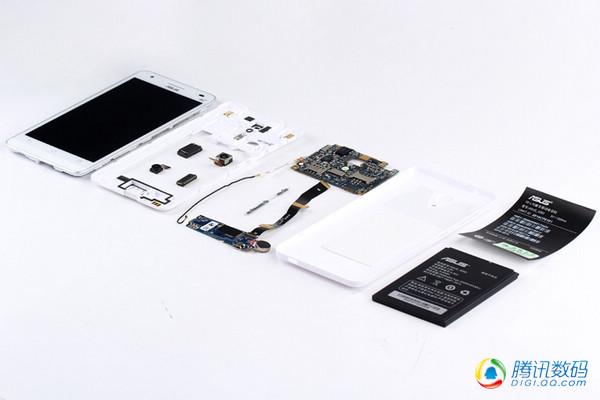

最后还是全家福。



总结:

华硕飞马市售价格不足千元,功能上给用用户提供了常见的必要功能,800万加500万像素的摄像头配合,基本可以满足一般用户的拍照需求,从拆解过程来看,飞马的拆解非常简单,细节之处如主板芯片间和接口周围可以看见使用了点胶工艺。在千元内级别,算得一款比较均衡的产品。
